HKCD竖流式沉淀塔当前位置:HKCD竖流式沉淀塔

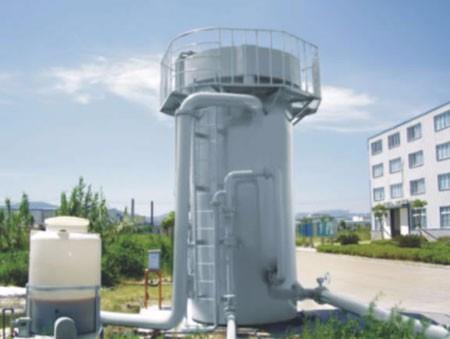

    HKCD竖流式沉淀塔

    HKCD竖流式沉淀塔

    一、应用范围

    溶气气浮机是引进国外先进的技术并结合我国国情和行业特点开发成功的新型气浮设备,GSF气浮设备主要是用于以下方面:

    1、  各种重金属离子的去除(电镀混合污水处理)

    2、  炼油及各类含油废水的油水分离

    3、  制革废水的油脂及色度去除

    4、  各类污水生物处理后生物膜的分离

    5、  泥污浓缩(处理能力为设备污水处理能力的20-30%)

    6、  印染污水的去色处理及杂质分离

    7、  给水工程中藻类的去除

    8、  肠衣加工废水处理

    二、性能特点

    1、  结构紧凑,便于吊装运输,安装方便。

    2、  采用专利溶气技术,溶气系统溶气效率大于80%

    3、  采用新型释放器,不易堵塞,释放器效率高达99%以上。

    气泡直径均在50μm以下。

    4、  设备自带控制箱,调试后正常运行可达到完全自动化。

    5、  技术先进,处理效率高,运行费用低,出水水质好。 

    三、工作原理

    处理后部分清水(设计指标为20-40%,通常可采用30%),经气浮循环        工作泵,加压进水溶气罐中与空气进行混合,空气溶解到水中,这时的溶气效率 达到80%以上;溶气罐中的空气由液位自控仪控制空压机,自动布冲到溶气罐中;溶气罐出来的溶气水,此时溶气罐的压力为0.3-0.4Mpa,经过释放器,使溶气水压力减压释放,溶气水压力减为零或负压,溶解在水中的空气从水中释放出来,形成粒径为20-50μm的微气泡,微气泡同污水中的悬浮物结合,部分微气泡就直接生长在悬浮物中,使悬浮物在污水中的比重变小,直至浮上水体表面;形成大量府渣,再有气浮池上安装的链式刮沫机,把浮

    渣清除;气浮池底部的清水,经清水给水管,进入气浮清水池后,除部分作为回流溶气水外,可直接向外排放或进入后一级处理设备。



    四、GSF溶气气浮机结构

         1、气浮机

    GSF气浮机外形是方形钢制结构,是污水处理的主体和核心,内部由释放器、排空管、出水管、污泥槽、刮板及传动系统等组成。释放器置于气浮机中央位置,是生产微气泡的关键部件。溶气罐来的溶气水在这里与废水充分混合,突然释放,产生剧烈搅动和涡流,形成直径约为20-50UM的微气泡,而黏附于废水中的絮凝体上,从而降低絮凝体的比重而上升,清水彻底分离出来。出水管均布于箱体下部,并通过一根直立主管连接到箱上部溢出,溢出口设有水位调节手柄,便于调节罐内水位。排空管安装于箱体底部,用于排出沉积于箱底的沉淀物。箱体上设有污泥槽,槽上有刮板,刮板不断转动,连续将上浮的污泥刮到污泥槽子内,自流至污泥池内。

       2、溶气系统

            溶气系统主要有溶气罐、储气罐、空气压缩机、高压泵组成。溶气罐是系统中最关键的部分,其作用就是实现水和空气的充分接触,加速空气的溶解。它是一个密闭耐压钢罐,内部设计有挡板、隔套,可以加速空气和水体的扩散、传质过程,提高溶气效率。

    3、药剂罐

       钢制圆罐,用于溶解存储药液,其中两个为溶解罐,带有搅拌装置,另外两个为药液储存罐,体积随处理能力大小而配套。

    1. 系统采用集成化组合方式,有效减少空间需求,占地小,能耗低,安装运输方便。

    2. 自动化程度高,操作方便,管理简单。

    3. 溶气效率高,处理效果稳定,根据需要,可调整溶气压力和溶气水回流比。

    4. 按不同的水质及工艺要求:可提供单溶气装置或双溶气装置。

    5. 采用可反冲释放器,提高溶气水的利用效率、同时保证气浮设备工作的稳定性。

    6. 采用低噪音压缩机,解决长期以来困扰人们的噪音问题。

    7. 系统采用标准化配置,任何一个配件一般都可以就地采购或委托加工。

    规格型号及技术参数

    型号

    处理水量(m3/h)

    溶气水量(m3/h)

    分离区面积(m2)

    主电机(kw)

    加气电机(kw)

    刮沫机(kw)

    设备自重(kg)

    工作重量(kg)

    配套反应罐

    尺寸ФD×H

    搅拌机(kw)

    工作重量(kg)

    GSF-3

    2-3

    0.5-1

    1

    1.5

    0.37

    0.12

    1100

    3600

    0.3×0.8

    -

    -

    GSF-5

    3-5

    1-2

    1.5

    2.2

    0.37

    0.25

    1400

    4400

    0.3×1.0

    0.37

    1100

    GSF-10

    5-10

    2-3

    3

    3

    0.37

    0.25

    1900

    9400

    0.4×1.2

    0.37

    1600

    GSF-15

    10-15

    3-5

    4.5

    4

    0.37

    0.25

    2400

    12400

    0.4×1.5

    0.37

    2000

    GSF-20

    15-20

    5-7

    5.4

    4

    0.37

    0.25

    3000

    15000

    0.5×1.5

    0.37

    2700

    GSF-30

    20-30

    6-10

    8

    5.5

    1.5

    0.25

    3700

    20700

    0.5×1.6

    0.55

    3600

    GSF-40

    30-40

    8-13

    11

    5.5

    1.5

    0.25

    4300

    26300

    0.6×1.6

    0.55

    5800

    GSF-50

    40-50

    15-20

    13.5

    7.5

    1.5

    0.25

    4950

    32950

    0.8×1.6

    0.55

    5800

    GSF-70

    60-70

    20-25

    19.5

    7.5

    1.5

    0.25

    6000

    44800

    0.8×1.6

    0.55

    8500

    GSF-80

    70-80

    25-25

    21.5

    11

    1.5

    0.37

    6700

    51700

    0.8×1.6

    0.75

    9100

    GSF-100

    90-100

    30-35

    28

    15

    1.5

    0.37

    7800

    67800

    1.0×1.6

    0.75

    11500
